Țeavă de aluminiu

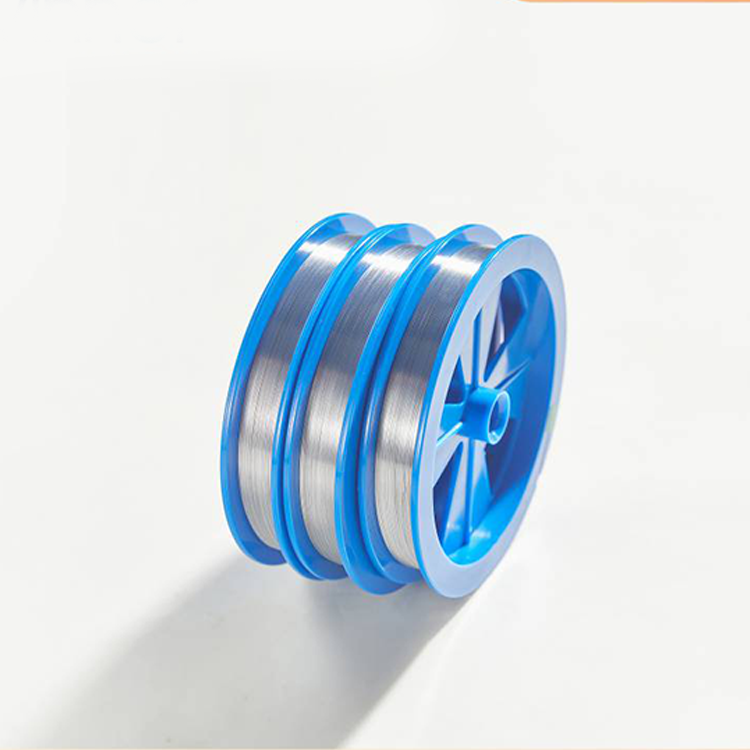

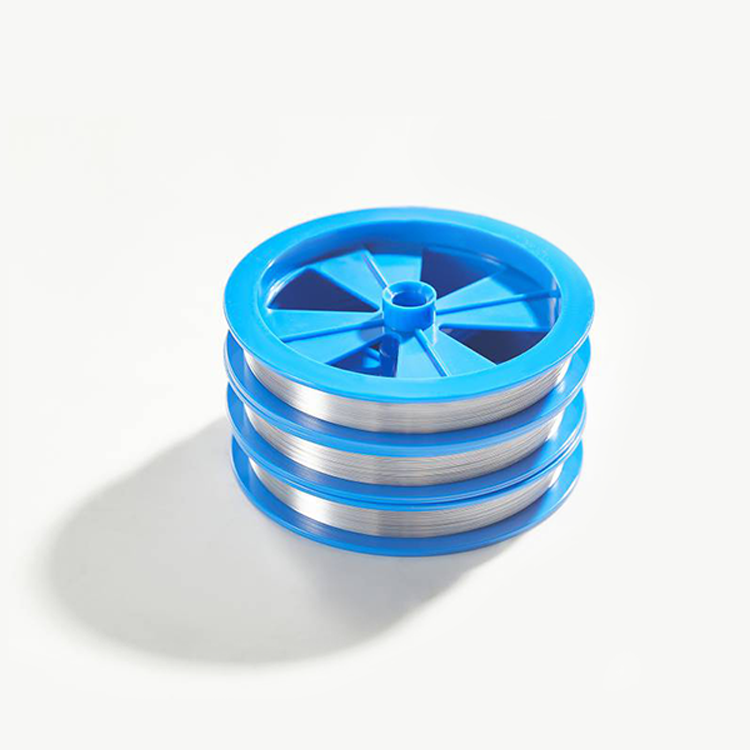

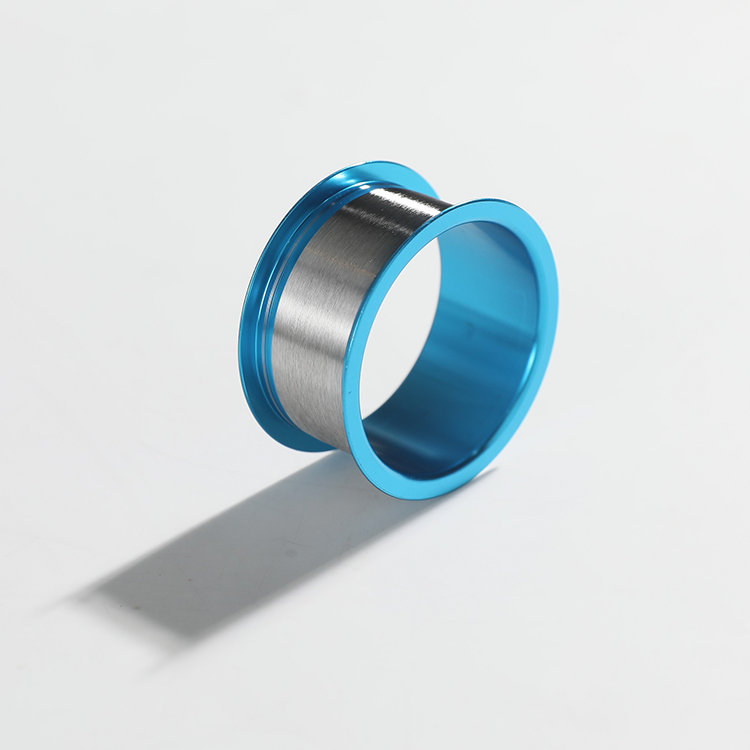

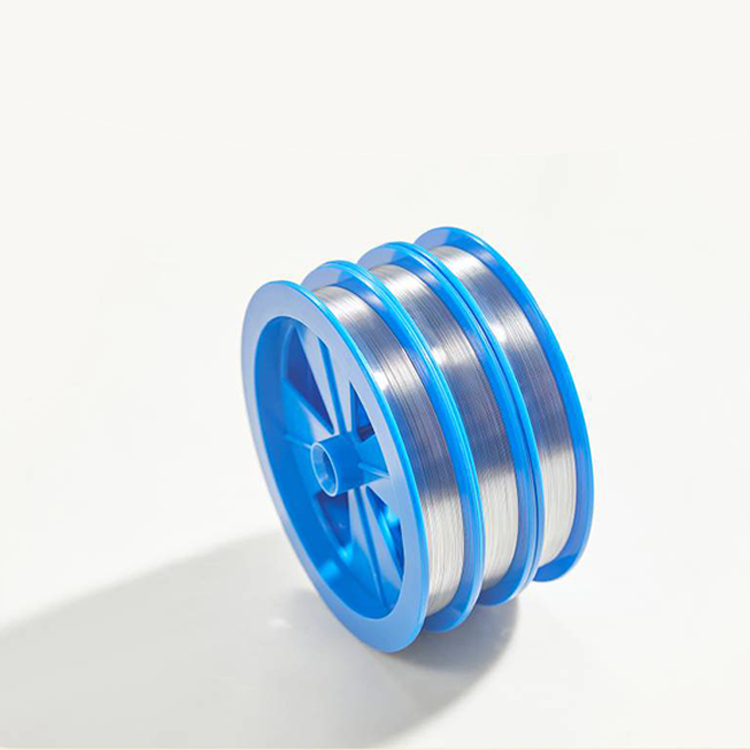

Sârmă de aluminiu legată este un fel de sârmă metalică utilizată în domeniul ambalajelor electronice pentru a realiza interconectarea dintre cip și pachet. Prin energii cum ar fi presiunea, încălzirea și undele cu ultrasunete și cu ajutorul metodei de legare, plăcile de legare cu electrozi ale cipului gol sunt conectate la conducte de intrare / ieșire ale pachetului electronic sau la plăcile de legare cu cabluri metalice de pe substrat.

Clasificarea compoziției: Aceasta include în principal sârmă de aluminiu pură, sârmă de aluminiu-silicon, sârmă de aluminiu-magneziu etc. Pentru a reduce coroziunea materialului de ambalare pe sârmă de plumb, uneori se adaugă o cantitate de urme de element Ni.

Clasificarea diametrului firului: Poate fi împărțită în sârmă de aluminiu subțire și sârmă de aluminiu gros. De obicei, sârmă de aluminiu cu un diametru de sârmă sub φ50 se numește sârmă de aluminiu subțire, iar sârmă de aluminiu cu un diametru mai mare sau egal cu φ75 se numește sârmă de aluminiu gros.

Caracteristici de performanță:

Comparativ cu firele tradiționale de legare a aurului, firele de legare a aluminiului au un cost mai mic al materialului și au un avantaj evident al prețului.

2 Conductivitatea electrică bună. sârmă de aluminiu de înaltă puritate are conductivitate electrică bună și poate îndeplini cerințele de conectare electrică a dispozitivelor electronice.

3 Rezistență excelentă la coroziune. are o bună rezistență la coroziune în unele medii și poate asigura stabilitatea legării.

Câmpuri de aplicare:

Dispozitive semiconductoare de putere: cum ar fi tranzistorii cu efect de câmp (MOSFET), tranzistorii bipolari cu poartă izolată (IGBT), etc. Legarea cu sârmă de aluminiu groasă este o modalitate principală de realizare a interconectării electrice de înaltă putere.

Dispozitive semiconductoare cu bandă largă: De asemenea, a fost utilizat pe scară largă în ambalarea acestor dispozitive semiconductoare emergente.

LED Digital Tube Products, Surface Light Sources COB: Este folosit pentru a realiza interconectarea între cip și pinuri externe, precum și între cipuri, și este o tehnologie cheie în procesul de fabricație a acestor produse.

Procesul de legătură

Forma principală: Este legarea cuia, de obicei efectuată la temperatura camerei. Folosind un instrument de legare cuia ca un instrument, prin legarea cu ultrasunete, sunt necesari numai parametri cum ar fi energia ultrasonică, presiunea și timpul pentru a forma o îmbinare de lipit. firul de aluminiu este frecat împotriva suprafeței de sudură pentru a îndepărta stratul de oxid de pe suprafața de sudură și pentru a face suprafața de sudură să sufere deformare plastică și, în același timp, să se difuzeze reciproc pentru a forma o legătură moleculară bună.

Factorii de eșec al legării: inclusiv puritatea insuficientă a firului de aluminiu sau compoziția inadecvată a aliajului, condiția de suprafață slabă, umiditatea ridicată în mediul de funcționare al legării, temperatura de legare prea mare sau prea scăzută, presiunea insuficientă sau excesivă, neconcordanța dintre flux și firul de aluminiu, deteriorarea sau contaminarea firului de aluminiu în timpul prelucrării sau depozitării, eșecul sau ajustarea necorespunzătoare a echipamentului de legare etc.

Al Wire pentru putere
Tipul	Diametru de înălțime(um)	Breaking Load BL(gf) cu încărcătură	Răspândirea EL(%)	Lungime metru
Țeavă de aluminiu	100 ± 5	50 – 100	10 - 30	500/1000 din 2000
	125 ± 5	60 – 120	10 - 30	500/1000 din 2000
	150 ± 5	100 - 200	10 - 30	500/1000 din 2000
	170 ± 5	140 – 240	10 - 30	500/1000 din 2000
	200 ± 7	150 – 250	10 - 30	500/1000 din 2000
